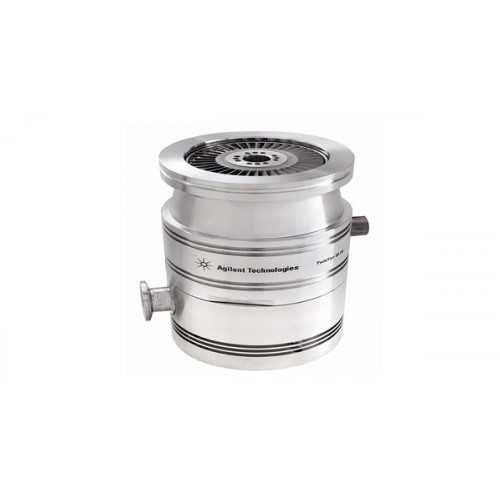

Высоковакуумный турбомолекулярный насос TwisTorr 84 FS

Вакуум до 810-10 мбар.

Производительность до 67 л/с.

Компактный и легкий — вес от 2 кг.

Высокий коэффициент сжатия легких газов.

TwisTorr 84 FS турбомолекулярный насос малой серии (до 70 л/с), выпущенный Agilent Technologies в 2015 году. Оригинальная спиральная геометрия молекулярной ступени Twistorr гарантирует один из самых высоких коэффициентов сжатия газов (включая легкие газы) среди его аналогов.

Он имеет большую стойкость к прорывам атмосферы и высоким газовым нагрузкам, благодаря технологии демпфирующей подвески ротора.

В системе насоса TwisTorr 84 FS применяются сухие подшипники, которые позволяют избежать использования смазок, обеспечивают долгий срок работы до планового обслуживания, а также дают возможность размещать насос в любом положении.

Насосы TwisTorr 84 FS предлагаются как с базовой (on-board) моделью контроллера, так и с полнофункциональным блоком-контроллера с ЖК-дисплеем (Rack- контроллер).

Преимущества насоса TwisTorr 84 FS:

• Высокая производительность в своем классе.
• Улучшенная стабильность к повышенным газовым нагрузкам.
• Увеличенный срок службы подшипников.
• Высокая толерантность к форвакуумной линии.
• Простота интеграции.
• Плавающий ротор компенсирует большую часть вибраций и минимизирует резонанс.
• Низкое энергопотребление.
• Низкая рабочая температура.
• Низкий уровень шума.

Технические характеристики

Параметр	Ед. изм.	Значение
Предельный вакуум
с рекомендованным форвакуумным насосом	мбар	810-10
Производительность для фланцев KF 40
по азоту	л/с	49
по гелию	л/с	38
по водороду	л/с	36
по аргону	л/с	44
Производительность для фланцев CFF 2.75
по азоту	л/с	56
по гелию	л/с	46
по водороду	л/с	40
по аргону	л/с	57
Производительность для фланцев ISO 63
по азоту	л/с	67
по гелию	л/с	63
по водороду	л/с	53
по аргону	л/с	66
Производительность для фланцев CFF 4.5
по азоту	л/с	67
по гелию	л/с	63
по водороду	л/с	53
по аргону	л/с	66
Коэффициент сжатия:
по азоту	>11011
по гелию	2,0106
по водороду	5,0104
по аргону	>11011
Толерантность в форвакуумной линии:
по азоту	мбар	>14
по гелию	мбар	>12
по водороду	мбар	>4
по аргону	мбар	>14
Максимальная темпратура отжига входного фланца:
для фланцев CF	С	120
для фланцев ISO	С	80
Вес:
с фланцем ISO 63	кг	2,05
с фланцем CFF 4.5	кг	3,50
с фланцем KF 40	кг	2,37
с фланцем CFF 2.75	кг	3,34
Скорость вращения ротора	об./мин.	8100
Время выхода на режим	мин	<>
Уровень шума (на расстоянии 1 м)	дБА	40
Варианты охлаждения	естественная и принудительная возд. конвекция, водяное охлаждение
Положение при монтаже	любое
Типы фланцев на входе	CFF 2.75, CFF 4.5, ISO 63, KF 40
Типы фланцев на выходе (фор. линия)	KF 16
Рекомендуемые фор. насосы	Пласт.-ротор.: DS 102 , DS 42 Спиральный: IDP 3

Комплектация ОборудованиеКат.

Насосы
Насос TwisTorr 84 FS ISO63	X3502-64000
Насос TwisTorr 84 FS CF4,5	X3502-64001
Насос TwisTorr 304 FS CF2,7	X3502-64002
Насос TwisTorr 84 FS KF40	X3502-64003
Контроллеры
TwisTorr 84FS AG Rack controller RS232/485	X3508-64001
TwisTorr 84FS AG Rack controller Profibus	X3508-64002
TwisTorr 84FS on-board controller 110/220 В	X3509-64000
TwisTorr 84FS on-board controller 24 В	X3509-64001
TwisTorr 84FS PCB Controller	X3510-64000

Аксессуары
кат. № 9699290 Комплект воздушного охлаждения
кат. № 969-9958 Сетевой кабель, NEMA, 3 м
кат. № 969-9957 Cетевой кабель, евровилка, 3 м
кат. № 969-9883 Кабель для подключения к компьютеру и программное обеспечение T-Plus
кат. № X3502-68001 Сетка защитная на входе фланца ISO63
кат. № X3502-68000 Сетка защитная на входе фланца, CFF4,5
кат. № 969-9309 Сетка защитная на входе фланца KF40
кат. № 969-9328 Сетка защитная на входе фланца, CFF2,7
кат. № X3502-68003 Комплект водяного охлаждения, пластик
кат. № 969-9940 Кабель-удлинитель вентилятора базового контроллера (5 м)
кат. № 969-9375 Виброизолятор ISO 63
кат. № 969-9376 Виброизолятор CF 4,5
кат. № 969-9844 Вентиляционный клапан, н.о. Dy 0,5 мм (кабель 0,5 м)
кат. № 9699239 Продувочный клапан 10 см3/мин KF 16 M12
кат. № 9699240 Продувочный клапан 10 см3/мин ¼, Swagelok M12
кат. № 9699241 Продувочный клапан 20 см3/мин KF 16 M12
кат. № 9699242 Продувочный клапан 20 см3/мин ¼, Swagelok M12
кат. № 9699232 Продувочный клапан 10 см3/мин ¼, Swagelok ¼, Swagelok
кат. № 9699236 Продувочный клапан 20 см3/мин ¼, Swagelok ¼, Swagelok
кат. № X3502-68006 Комплект для монтажа контроллера сбоку насоса
кат. № X3502-68007 Комплект для монтажа фланца CFF4,5
