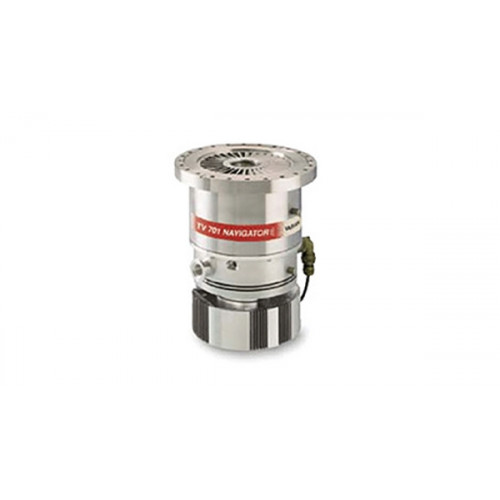

Высоковакуумный турбомолекулярный насос Turbo-V 701 Navigator

Вакуум до 110-10 мбар.

Производительность до 690 л/с. Абсолютно чистый вакуум.

Время работы до планового обслуживания – более 250 000 часов.

Турбомолекулярный насос Turbo-V 701 Navigator гарантирует высокий коэффициент сжатия и скорость откачки 510 690 л/с. При его разработке применялись надёжные технологические наработки серии насосов Navigator. Может использоваться при высоком давлении в форвакуумной линии. В нём отсутствует масло, может устанавливаться в любом положении. Среднее время работы до планового сервиса более 250 000 часов.

Особенности Особенности Turbo-V 701 Navigator:

• Хорошая производительность при небольшом энергопотреблении.
• По сравнению с аналогами, меньше греется и имеет меньшую рабочую температуру.
• Может использоваться как с сухим, так и с масляным форвакуумным насосом.
• Можно выбрать подходящую систему охлаждения воздушную или водяную.
• Выпускается в модификации для сканирующих электронных микроскопов.

Технические характеристики

Параметр	Ед. изм.	Значение
Предельный вакуум
с рекомендованным форвакуумным насосом	мбар	<>-10
Производительность для фланцев ISO 200 и CFF 10
по азоту	л/с	690
по гелию	л/с	620
по водороду	л/с	510
Коэффициент сжатия:
по азоту	1109
по гелию	1107
по водороду	1106
Максимальная темпратура отжига входного фланца:
для фланцев CF	С	120
для фланцев ISO	С	80
Вес:
с фланцем ISO	кг	19,4
с фланцем CFF и ISO-bolted	кг	25,5
Скорость вращения ротора	об./мин.	42 000
Время выхода на рабочий режим	мин	<>
Варианты охлаждения		естественная и принудительная возд. конвекция, возможно водяное охлаждение
Положение при монтаже	любое
Типы фланцев на входе	CFF 10, ISO 200, ISO 200-F
Типы фланцев на выходе (фор. линия)	KF 25

Комплектация

• Насос,
• Установленный на днище контроллер,
• Защитная сетка,
• 2 сетевых кабеля: кабель NEMA и кабель с евровилкой).

Аксессуары
кат. № 9699957 Кабель сетевой, СЕЕ 3м
кат. № 9699346 Виброгаситель KF 200
кат. № 9699239 Продувочный клапан 10 см3/мин KF 16 M12
кат. № 9699240 Продувочный клапан 10 см3/мин ¼, Swagelok M12
кат. № 9699958 Сетевой кабель стандарта NEMA, 3 м
кат. № 9699883 Кабель для соединения с ПК и программное обеспечение T-Plus компакт-диск предыдущей версией ПО Navigator 2.2 прилагается
кат. № 9699337 Комплект водяного охлаждения, металлический
кат. № 9699347 Комплект водяного охлаждения, пластик
кат. № 9699339 Комплект воздушного охлаждения для использования с контроллером Navigator
кат. № X3501-68001 Комплект воздушного охлаждения для использования со стандартным внешним контроллером
кат. № 9699349 Кронштейн бокового крепления контроллера Navigator
кат. № 9699108 Вентиляционный фланец, NW 10 KF / M8
кат. № X3501-68002 Набор вентиляционных клапанов стандартного Rack- контроллера
кат. № 9699834 Вентиляционный клапан контроллера Navigator
кат. № 9699336 Демпфер для виброизоляции, CF 10

















Пуско-наладка Выполним распаковку, визуальную проверку, сборку и установку, запуск и настройку, проверку функциональности, проведем инструктаж персонала. Техническое обслуживание Проведем периодические регламентные работы: визуальный осмотр, очистка засоренных узлов и частей, замена расходных материалов и изношенных деталей, тестирование прибора, проверка показателей и измерение параметров, калибровка и настройка, обновление программного обеспечения. IQ/OQ/PQ квалификация, валидация Проведем монтажную (IQ), операционную (OQ) и эксплуатационную (PQ) квалификацию оборудования по протоколам производителя в полном соответствии с стандартами GMP/GLP. Ремонт Проведем диагностику в нашем сервисном центре или у Вас на предприятии, выявим причину поломки, устраним неисправность, проведем тестирование, настройку, калибровку отремонтированного оборудования.
