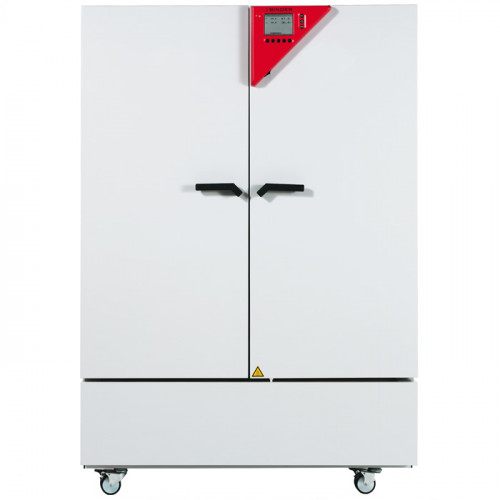

Климатическая камера BINDER KBF LQC 720 c доп. функциями фотометрии

Технические характеристики PDF

Особое достоинство климатических камер BINDER серии KBF LQC (Light Quantum Control) защищенный патентами метод фотометрии для испытаний на светостойкость. Два сферических датчика с трехмерными шаровыми головками регистрируют показатели освещенности и интенсивности света – по достижении желаемой дозировки света происходит автоматическое отключение.

Отличительные особенности

• Камерная технология предварительного нагрева APT.line™ с электронным регулированием и системой охлаждения гарантирует высокую точность температуры и воспроизводимость результатов

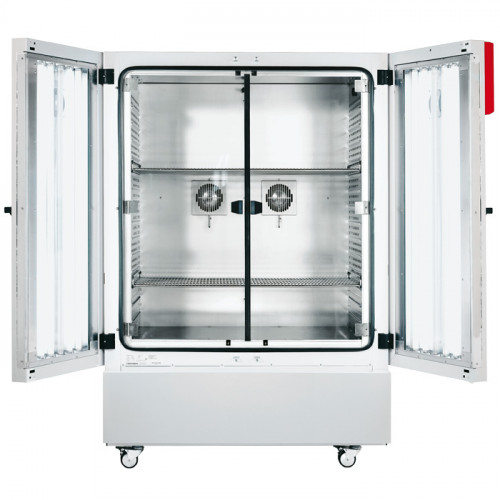

• 2 световых кассеты с возможностью разнообразного позиционирования, оснащенные системой BINDER Q1B Synergy Light™, которая обеспечивает уникальную однородность распределения силы света по всей полезной поверхности
• Освещение подходит для испытаний на стабильность в соответствии с директивой ICH, Q1B, вариант 2
• Light Quantum Control LQC, реалистичное измерение интенсивности света на пробах посредством системы сферических сенсорных датчиков
• Диапазон температур от 0 °C до 70 °C (при отсутствии освещения и влажности)
• Диапазон температур от 10 °C до 60 °C (в присутствии освещения и влажности)
• Диапазон влажности от 10% до 80% отн. вл. (без освещения)
• Диапазон влажности от 10% до 75% отн. вл. (с освещением)
• MCS контроллер с сохранением 25 программ по 100 сегментов для макс. 500 программных сегментов
• Удобный для пользователя ЖК-монитор
  Наглядное управление в режиме меню
  Интегрированный электронный самопишущий прибор с непрерывной записью
  Различные возможности графического представления параметров процесса
  Часы реального времени
• Система увлажнения и удаления влаги, регулируемая с помощью микропроцессора, с емкостным датчиком влажности, пригодна для испытаний на стабильность согласно директиве ICH Q1A (R2)
• Внутренняя стеклянная дверь с уплотнением
• Контрольный прибор выбора температуры, класс 3.1 (DIN 12880) с оптическим и акустическим сигналами тревоги
• Кабельный ввод с силиконовыми заглушками 30 мм, левая сторона
• Обеспечение фиксации положения шлангов, включая подачу и отвод воды (общая длина 6 м)
• Интерфейс Ethernet для коммуникационного программного обеспечения APT-COM™ DataControl System
• 2 выдвижные полки из нержавеющей стали
• Сертификат BINDER о прохождении испытаний

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Внешние размеры
Ширина (мм)	1250
Высота (включая ролики) (мм)	1925
Глубина (мм)	890
Глубина (с учетом на дверную ручку, изолирующую планку и подключение) (мм)	970
Расстояние до стены сзади (мм)	100
Расстояние до стены сбоку (мм)	200
Объем парового пространства (л)	918
Высота подключения воды (±3 мм)	190
Количество дверей	2
Количество внутренних стеклянных дверей	2
Внутренние размеры
Ширина (мм)	973
Высота (мм)	1250
Глубина (мм)	576
Внутренний объем (л)	700
Решетки выдвижные, хромированные (количество стандарт / макс.)	3 / 12
Нагрузка на решетку (кг)	45
Полная разрешенная нагрузка (кг)	150
Вес (в порожнем состоянии) (кг)	374
Температурные характеристики (в отсутствие влажности)
без световых кассет, без освещения (°C)	0 - 70
со световыми кассетами, с освещением (°C)	10 - 60
Климатические характеристики (в присутствии влажности)
Диапазон температур без световых кассет (°C)	0 - 70
Диапазон температур со световыми кассетами, с освещением (°C)	20 - 60
Флуктуация температуры, с освещением
при 25 °C и 60% отн. вл. (± К)	1,2
при 40 °C и 75% отн. вл. (± К)	1,2
Вариация температуры, с освещением
при 25 °C и 60% отн. вл. (± К)	0,2
при 40 °C и 75% отн. вл. (± К)	0,2
Диапазон влажности без световых кассет (% отн. вл.)	10 - 80
Диапазон влажности со световыми кассетами и освещением (°C)	10 -75
Вариация влажности, с освещением
при 25 °C и 60% отн. вл. (± % отн. вл.)	2
при 40 °C и 75% отн. вл. (± % отн. вл.)	2
Время восстановления после открытия дверей на 30 сек
при 25 °C и 60% отн. вл. с освещением (мин.)	1
при 40 °C и 75% отн. вл. с освещением (мин.)	5
Световые характеристики на одну световую кассету
Осветительное устройство согласно ICH, для испытаний на светостойкость 3) (люкс) / УФ-излучение А Вт/м)	9000 / 2,1
Электрические характеристики
Степень защиты корпуса согл. EN 60529	IP 20
Номинальное напряжение (±10 %) 50 / 60 Гц (В)	200-240 1N~
Номинальная мощность при 240 В (кВт)	3,5
Потребляемая энергия при 40 °C / 75% отн. вл. (кВт) 1)	2,35
Уровень шума, прибл. (дБ (А))	53

1) Эти данные для режима холостого хода могут использоваться для расчета установок кондиционирования. Все указанные технические данные соответствуют приборам в стандартном исполнении при температуре окружающей среды 20 °C и колебаниях сетевого напряжения ± 10 %. Температурные данные установлены в соответствии с заводским стандартом и DIN 12880 и ориентированы на рекомендованные расстояния от стены: 10 % высоты, ширины и глубины внутреннего пространства камеры. Все данные являются типовыми средними значениями для серийных приборов. Компания Binder оставляет за собой право на внесение технических изменений.
