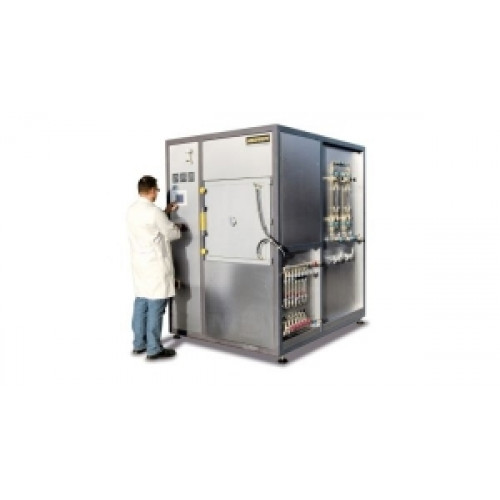

Камерные вакуумные печи VHT 8/18-W, 40/18-W, 70/18-W, 100/18-W

Используется для процессов под защитной атмосферой и атмосферой реакционного газа высокой чистоты или под высоким вакуумом.

Tмакс. 1800 °C.

Изоляция из молибденовой листовой стали.

Компактные печи типа VHT разработаны в виде электрически обогреваемых камерных печей с графитовым, молибденовым нагревом или нагревом дисилицидом молибдена MoSi2. Благодаря изменяющимся концепциям нагрева и многочисленным принадлежностям эти печи дают возможность реализовывать даже технически сложные процессы, необходимые заказчику.

В вакуум-плотном технологическом резервуаре можно проводить процессы термической обработки либо под защитной атмосферой и атмосферой реакционного газа, либо под вакуумом, в зависимости от конструкции до 10-5 мбар. Печи в базовом исполнении можно использовать для работы с негорючими защитными газами или вакуумом.

Оснащенные соответствующими устройствами для работы с H2 печи можно использовать для работы с водородом или другими горючими газами. Основой данного оснащения является сертифицированный пакет безопасности, который в любое время обеспечит безопасную эксплуатацию и в случае аварии активирует соответствующую программу действий в аварийной ситуации.

Поскольку выжигание должно производиться в вакууме, мы рекомендуем пакет оснащения VDB, в который наряду с соответствующим устройством безопасности входит дополнительная реторта для выжигания, устанавливаемая в обогреваемое пространство, и который предотвращает загрязнение пространства печи возникающими отработанными газами. Отработанные газы выводятся из реторты в факел отработанного газа.

• Используется для процессов под защитной атмосферой и атмосферой реакционного газа высокой чистоты или под высоким вакуумом.
• Tмакс 1800 C.
• В зависимости от типа установленного насоса максимальный вакуум может достигать 510-5 мбар.
• Изоляция из молибденовой листовой стали.
• Измерение температуры с помощью термоэлемента типа B.

Базовое исполнение

• Стандартные размеры пространства печи 8, 40, 70, 100 л.
• Технологический резервуар из нержавеющей стали с водяным охлаждением со всех сторон с температуростойкими уплотнительными кольцами круглого сечения.
• Рама из устойчивых стальных профилей, лёгкая в обслуживании благодаря легко снимаемым обшивочным листам из высококачественной стали.
• Корпус модели на колёсиках для удобного перемещения печи.
• Распределитель охлаждающей воды с кранами ручной блокировки для прямого и обратного хода, автоматический контроль расхода, открытая система водяного охлаждения.
• Настраиваемая циркуляция охлаждающей воды с индикатором расхода и температуры и защитой от превышения температуры.
• Распределительное устройство с контроллером интегрировано в корпус.
• ПЛК-регулятор H 700 с легко обозримой, сенсорной панелью 5,7 для ввода программы и визуализации, возможность сохранения 10 программ по 20 сегментов.
• Ограничитель регулятора температуры с настраиваемой температурой отключения для термического класса защиты 2 согл. EN 60519-2.
• Ручное управление функциями технологического газа и вакуума.
• Ручная подача технологического газа (N2 или Ar) с настраиваемым уровнем расхода. Байпас с ручным клапаном для быстрого наполнения или затопления пространства печи.
• Выпуск газа вручную с перепускным клапаном (20 мбар относит.).
• Одноступенчатый пластинчатый насос с шаровым затвором для создания форвакуума и для термической обработки в низком вакууме до 5 мбар.

Технические характеристики ПараметрЕд. изм.VHT 8/18-WVHT 40/18-WVHT 70/18-WVHT 100/18-W

Тмакс.	C	1800
Объём	л	8	40	70	100
Напряжение (±,10 %)	В	380
Частота питающей сети	Гц	50
Мощность	кВт	50	130	160	210
Нагреватели	Вольфрам
Изоляция	Молибден
Внутренние размеры камеры
Ширина	мм	170	300	375	450
Глубина	мм	240	450	500	550
Высота	мм	200	300	375	450
Внешние размеры камеры
Ширина	мм	1250	1600	1700	1900
Глубина	мм	1100	2100	2800	2600
Высота	мм	2000	2300	2400	2500
Вес	кг	1700	3500	4000	4500

Комплектация

• Печь VHT 8/18-W, 40/18-W, 70/18-W, 100/18-W.
• ПЛК-регулятор H 700 с сенсорной панелью 5,7.
• Ограничитель регулятора температуры с настраиваемой температурой отключения для термического класса защиты 2 согл. EN 60519-2.
• Ручная подача технологического газа (N2 или Ar) с настраиваемым уровнем расхода.
• Одноступенчатый пластинчатый вакуумный насос с шаровым затвором.
• Настраиваемая циркуляция охлаждающей воды.
